Головний елемент мікроскопа: об’єктив та його роль

Коли ми дивимося в окуляр мікроскопа й бачимо чітку картинку клітини або кристалика солі, більшість людей навіть не замислюється, яка саме частина приладу робить цю магію можливою. Головний елемент мікроскопа — це об’єктив. Саме він формує перше, збільшене зображення об’єкта і визначає, наскільки дрібні деталі ми зможемо розрізнити.

Без якісного об’єктива навіть найдорожчий окуляр і найпотужніше освітлення не дадуть хорошого зображення. Об’єктив — це серце оптичної системи світлового мікроскопа. Він розташований найближче до препарату і бере на себе найскладнішу роботу: зібрати світло, що пройшло крізь об’єкт або відбилося від нього, і створити збільшене дійсне зображення.

Далі ми розберемо, чому саме об’єктив вважають головним елементом, як він влаштований, які бувають типи об’єктивів і як правильно з ним працювати.

Чому об’єктив — головний елемент оптичної системи

Мікроскоп працює за принципом двохступеневого збільшення. Спочатку об’єктив створює збільшене дійсне зображення об’єкта всередині тубуса. Потім окуляр діє як лупа і додатково збільшує це проміжне зображення. Загальне збільшення мікроскопа дорівнює добутку збільшення об’єктива на збільшення окуляра.

Однак якість кінцевої картинки майже повністю залежить від об’єктива. Саме він визначає роздільну здатність — здатність розрізняти дві близько розташовані точки як окремі. Чим кращий об’єктив, тим дрібніші структури ми бачимо чітко. Окуляр лише «розтягує» вже створене зображення. Якщо об’єктив поганий, окуляр просто збільшить розмите й спотворене зображення.

Тому в професійній мікроскопії найбільшу увагу приділяють саме об’єктивам. Від їхньої якості, типу корекції аберацій і числової апертури залежить, чи зможе дослідник побачити те, що йому потрібно.

Будова об’єктива мікроскопа

Сучасний об’єктив — це складна система лінз, а не одна проста лінза. Всередині металевого корпусу розташовано кілька лінз з різного скла, які ретельно розраховані й розташовані на певних відстанях. Така конструкція дозволяє зменшити оптичні спотворення — сферичну й хроматичну аберації.

На корпусі об’єктива завжди нанесено важливі позначення. Перша цифра зазвичай означає власне збільшення (4×, 10×, 40×, 100×). Далі вказується числова апертура (наприклад, 0.65 або 1.25). Чим вища числова апертура, тим краща роздільна здатність і світлосила об’єктива. Також можуть бути позначки типу імерсії (Oil — олійна), довжини тубуса та товщини покривного скла, на яку розрахований об’єктив.

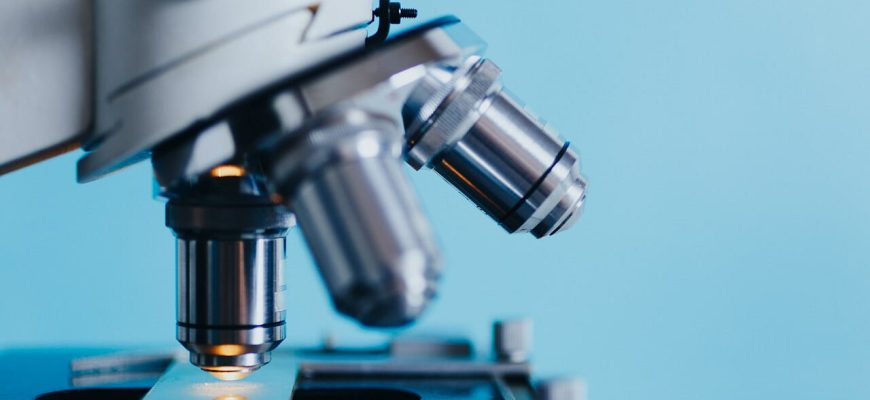

Об’єктиви кріпляться в револьверній головці. Повертаючи головку, дослідник швидко змінює збільшення, не знімаючи препарат зі столика.

Основні типи об’єктивів

За ступенем корекції аберацій об’єктиви ділять на кілька класів. Ахроматичні — найпростіші й найпоширеніші в навчальних і робочих мікроскопах. Вони добре виправляють хроматичну аберацію для двох кольорів і сферичну — для одного. Планахроматичні дають плоске поле зображення, що важливо для фотографування. Апохроматичні — найвищий клас. Вони виправляють аберації для трьох кольорів і забезпечують найкращу якість зображення, але коштують значно дорожче.

За способом роботи з світлом розрізняють сухі об’єктиви й імерсійні. Сухі працюють через повітряний прошарок між фронтальною лінзою й препаратом. Імерсійні (зазвичай 100×) вимагають спеціальної олії між об’єктивом і покривним склом. Олія має показник заломлення, близький до скла, тому зменшує втрати світла й підвищує роздільну здатність.

Існують також спеціальні об’єктиви: фазово-контрастні, флуоресцентні, поляризаційні, об’єктиви для темного поля. Кожен з них оптимізований під конкретний метод дослідження.

Цікаві факти про об’єктиви мікроскопа

Найдорожчі дослідницькі об’єктиви можуть коштувати більше, ніж увесь мікроскоп середнього класу. Числова апертура імерсійного об’єктива 1.4 дозволяє розрізняти структури розміром близько 0,2 мікрометра — це близький до теоретичної межі світлової мікроскопії. Фронтальна лінза об’єктива великого збільшення надзвичайно чутлива до подряпин і забруднень. Саме тому її ніколи не можна торкатися пальцями. У сучасних моторізованих мікроскопах об’єктиви змінюються автоматично за командою комп’ютера.

Як правильно працювати з об’єктивами

Починати спостереження завжди потрібно з об’єктива найменшого збільшення (зазвичай 4× або 10×). Це дозволяє швидко знайти потрібну ділянку препарату й налаштувати освітлення. Лише після цього переходять до більших збільшень.

При роботі з імерсійним об’єктивом на покривне скло наносять краплю спеціальної імерсійної олії. Після роботи олію обов’язково знімають м’якою тканиною й очищають лінзу спеціальними засобами. Залишки олії з часом псують об’єктив.

Ніколи не можна допускати удару фронтальної лінзи об предметне або покривне скло. Для цього використовують механізм грубого й точного фокусування і стежать за робочою відстанню об’єктива.

Інші важливі елементи оптичної системи

Хоча об’єктив — головний, він працює в тісній зв’язці з іншими частинами. Окуляр додатково збільшує зображення і робить його зручним для ока. Конденсор збирає й спрямовує світло на препарат, впливаючи на контраст і роздільну здатність. Джерело світла й діафрагми дозволяють регулювати яскравість і апертуру освітлення.

Механічні частини — штатив, предметний столик, гвинти фокусування — забезпечують стабільність і точність налаштування. Проте навіть найзручніший механізм не врятує, якщо об’єктив поганий.

Як обрати мікроскоп з хорошим об’єктивом

При виборі мікроскопа варто звертати увагу не лише на максимальне збільшення, а й на якість об’єктивів. Для школи й аматорських спостережень достатньо планахроматів. Для серйозної роботи в біології чи медицині краще обирати мікроскопи з можливістю встановлення апохроматичних або напівапохроматичних об’єктивів.

Важливо також, щоб об’єктиви були розраховані на правильну довжину тубуса (зазвичай 160 мм або нескінченність) і товщину покривного скла (0,17 мм). Несумісність цих параметрів погіршує якість зображення.

Об’єктив залишається головним елементом мікроскопа вже кілька століть — від часів Антоні ван Левенгука до сучасних дослідницьких систем. Саме від нього залежить, чи побачимо ми лише розмиту пляму, чи чітку структуру живої клітини. Тому, працюючи з мікроскопом, завжди пам’ятайте: найцінніше в ньому — маленька система лінз, яка дивиться прямо на ваш препарат.
