Ядерний реактор: принцип роботи, типи та сучасний стан

Зміст

Ядерний реактор — це пристрій, у якому підтримується керована ланцюгова реакція поділу атомних ядер із виділенням теплової енергії. Саме ця енергія перетворюється на електрику на атомних станціях, забезпечуючи близько 9 % світової електрогенерації станом на 2026 рік.

Сучасні реактори працюють переважно на теплових нейтронах з ураном-235 або плутонієм-239, використовують воду, графіт чи важку воду як сповільнювач і досягають коефіцієнта використання палива в тисячі разів вищого за вугілля. В Україні ядерна енергетика залишається базовою, даючи понад половину електроенергії на контрольованих територіях.

Розуміння механізмів, типів і реальних ризиків дозволяє відрізнити інженерну реальність від стереотипів і оцінити перспективи малих модульних систем.

Від першої критичності до глобального флоту

2 грудня 1942 року під трибунами стадіону Чиказького університету група Енріко Фермі запустила Chicago Pile-1 — перший у світі ядерний реактор. Купа графітових блоків із урановими вставками досягла критичності, і людство вперше отримало керовану ланцюгову реакцію. Через чотири роки, 25 грудня 1946-го, у Москві під керівництвом Ігоря Курчатова запрацювала установка Ф-1. У 1954 році Обнінська АЕС уперше подала струм у мережу.

Подальший розвиток пішов двома паралельними шляхами: військовим (наробка плутонію) і цивільним. Пресовані водяні реактори, спочатку створені для підводних човнів, стали основою більшості комерційних станцій. Реактори другого покоління 1960–1990-х років сформували сучасний флот. Третього й третього-плюс поколінь додали пасивні системи безпеки та вищий коефіцієнт використання встановленої потужності.

Сьогодні галузь переживає перехід до четвертого покоління та малих модульних рішень, зберігаючи при цьому накопичений досвід експлуатації понад 20 тисяч реакторо-років.

Фізичний принцип: як утримується ланцюгова реакція

Ядро урану-235, поглинувши нейтрон, стає нестабільним і розпадається на два легші фрагменти, вивільняючи 2–3 нейтрони та близько 200 МеВ енергії. Більша частина цієї енергії перетворюється на тепло кінетичною енергією осколків. Якщо хоча б один із новонароджених нейтронів спричиняє новий поділ, реакція самопідтримується.

Ключовий параметр — коефіцієнт розмноження нейтронів k. Коли k = 1, реактор критичний і працює стабільно. При k > 1 потужність зростає, при k < 1 — падає. Управління здійснюється за рахунок запізнілих нейтронів (частка близько 0,65–0,7 %), які з’являються через секунди після поділу. Саме вони дають операторам і системам автоматики час на реакцію.

Швидкі нейтрони поділу мають енергію близько 1–2 МеВ. Для більшості сучасних реакторів їх сповільнюють до теплових енергій (~0,025 еВ), бо переріз поділу урану-235 для теплових нейтронів значно більший. Сповільнювачем слугує звичайна вода, важка вода або графіт. Теплоносій забирає тепло з активної зони і передає його турбінному циклу.

Залишкове тепловиділення після зупинки реакції становить кілька відсотків номінальної потужності і зменшується повільно. Саме тому системи охолодження мають працювати навіть після аварійної зупинки.

Основні компоненти активної зони та контурів

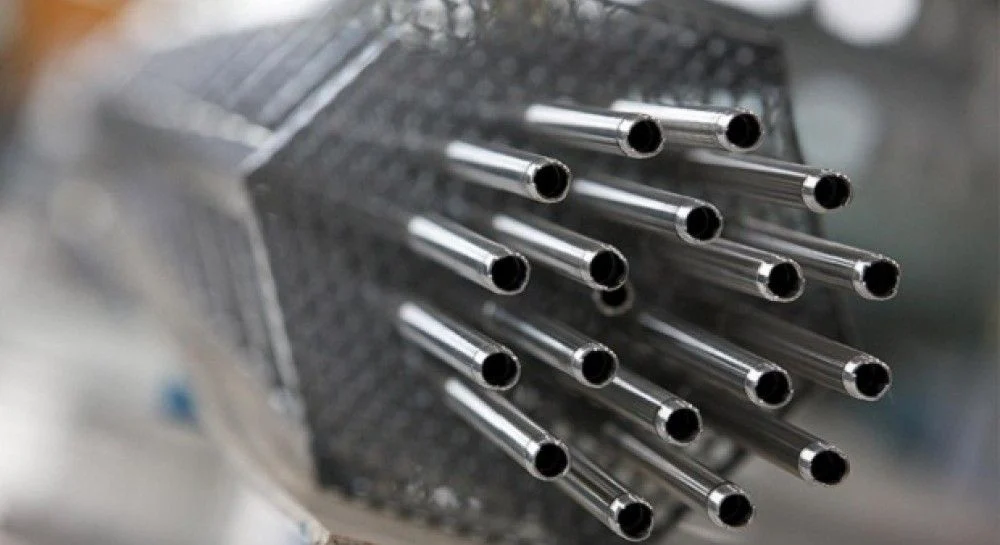

Активна зона — серце реактора. У ній розміщені тепловиділяючі збірки з таблетками діоксиду урану, збагаченого до 3–5 % по урану-235 для легководних реакторів. Між збірками проходять канали для теплоносія та сповільнювача.

Стрижні регулювання й аварійного захисту виготовляють із матеріалів із високим перерізом поглинання нейтронів (бор, кадмій, гафній). Їх введення в зону зменшує реактивність. Відбивач нейтронів, що оточує активну зону, повертає частину нейтронів назад і підвищує ефективність.

Корпус реактора (у корпусних конструкціях) витримує високі тиски і температури. Система теплоносія може бути одноконтурною (киплячі реактори) або двоконтурною (реактори з водою під тиском). Біологічний захист і гермооб’єм захищають персонал і довкілля від іонізуючого випромінювання.

Типи ядерних реакторів: порівняльна таблиця

Класифікація будується за спектром нейтронів, типом сповільнювача й теплоносія, а також за призначенням. Нижче наведено основні промислові типи, які забезпечують понад 95 % світової ядерної генерації.

Тип реактора	Сповільнювач / теплоносій	Паливо	Приклади	Частка у світі (орієнтовно)
PWR / ВВЕР	Легка вода / легка вода під тиском	Збагачений UO₂	ВВЕР-1000, AP1000, EPR	~70 %
BWR	Легка вода / кипляча вода	Збагачений UO₂	BWR-6, ABWR, BWRX-300	~15–18 %
PHWR (CANDU)	Важка вода / важка вода	Природний уран	CANDU-6	~10 %
RBMK / LWGR	Графіт / легка вода	Слабозбагачений уран	РБМК-1000	Невелика, поступово виводиться
Швидкі (BN, SFR)	Без сповільнювача / натрій або свинець	MOX або металеве	БН-600, БН-800	<1 %

Дані узагальнені за матеріалами World Nuclear Association та класифікацією МАГАТЕ. Легководні реактори домінують завдяки відпрацьованій технології, високій надійності та можливості серійного виробництва.

Реактори на швидких нейтронах цікаві тим, що можуть розмножувати паливо, перетворюючи уран-238 на плутоній-239, і суттєво зменшувати обсяг довгоживучих відходів. Однак їхня комерціалізація йде повільніше через складність роботи з рідкометалевими теплоносіями.

Статистика 2026 року та український контекст

Станом на середину 2026 року у світі експлуатується близько 441 енергетичних реакторів сумарною потужністю понад 400 ГВт(е). Вони виробляють приблизно 9 % світової електроенергії. У 2024 році генерація сягнула 2667 ТВт·год, у 2025-му очікується близько 2698 ТВт·год. Під будівництвом перебуває близько 79 блоків.

Україна входить до країн із найвищою часткою атомної генерації. На контрольованих територіях працюють енергоблоки типу ВВЕР-1000 і ВВЕР-440 на Рівненській, Південноукраїнській та Хмельницькій АЕС. Запорізька АЕС із шістьма блоками з 2022 року перебуває в окупації. Атомна енергетика забезпечує понад половину електроенергії країни в нормальних умовах експлуатації.

У нашій практиці аналізу енергетичних балансів останніх років ми неодноразово фіксували, що саме атомні блоки дозволяють компенсувати пікові навантаження та нестабільність відновлюваних джерел у зимовий період.

Поширені міфи та помилки

Багато стереотипів виникли через аварії минулих десятиліть і спрощене зображення в масовій культурі. Розглянемо найстійкіші з них.

Реактор може вибухнути як атомна бомба. Ні. У реакторі паливо має низьке збагачення (3–5 %), а геометрія активної зони принципово відрізняється від критичної збірки зброї. Навіть у найгіршому сценарії можливий лише паровий або водневий вибух, а не ядерний.
«Критичний» означає, що реактор вийшов з-під контролю. Критичність — це нормальний робочий стан, коли k = 1. Аварійна ситуація настає лише при некерованому зростанні реактивності.
Відходи займають величезні території й залишаються небезпечними назавжди. Об’єм високоактивних відходів від усієї історії атомної енергетики порівняно невеликий. Технології глибокого геологічного захоронення вже реалізуються (Фінляндія, Швеція). Частина відходів може бути перероблена у швидких реакторах.
Ядерна станція постійно «фонить». Доза опромінення від працюючої АЕС для населення значно нижча за природний фон і порівнянна з кількома годинами польоту літаком.
Термін служби реактора обмежений 40 роками. Це економічний параметр перших ліцензій. За умови модернізації та контролю металу корпусу багато блоків отримують продовження до 60–80 років.

Ці помилки часто призводять до необґрунтованого страху або, навпаки, до недооцінки реальних інженерних ризиків.

Безпека та тривожні сигнали

Сучасні реактори мають багаторівневий захист: пасивні системи охолодження, гермооб’єм, системи аварійного захисту, які спрацьовують без участі оператора. Після Чорнобиля та Фукусіми стандарти значно посилилися — з’явилися вимоги до стійкості до зовнішніх впливів і тривалого автономного охолодження.

Тривожні сигнали, які вимагають негайної уваги:

неконтрольоване зростання температури теплоносія або падіння витрати;
відхилення реактивності, яке системи регулювання не компенсують;
підвищення активності в контурах, що свідчить про розгерметизацію оболонок твелів;
втрата зовнішнього електропостачання з одночасним відмовою дизель-генераторів.

У більшості випадків станція може бути переведена в безпечний стан автоматично. Однак будь-які відхилення від нормальних параметрів вимагають залучення кваліфікованого персоналу та, за потреби, зовнішніх експертів регулятора.

Чек-лист для розуміння рівня безпеки станції (для зацікавленого читача):

Чи є пасивні системи відведення залишкового тепла?
Який тип гермооб’єму та його розрахунковий тиск?
Чи пройшла станція стрес-тести після 2011 року?
Який фактичний коефіцієнт використання встановленої потужності за останні п’ять років?
Чи є план поводження з відпрацьованим паливом і чи виконується він?

Малі модульні реактори як відповідь на нові виклики

Малі модульні реактори (SMR) потужністю до 300 МВт(е) проектуються для заводського виготовлення і швидкого монтажу на майданчику. Вони обіцяють нижчі капітальні ризики, можливість поетапного нарощування потужності та застосування не лише для електроенергії, а й для теплопостачання, опріснення чи живлення дата-центрів.

У 2026 році вже стартувало будівництво першого західного комерційного SMR — BWRX-300 на майданчику Darlington у Канаді. Китай експлуатує демонстраційний високотемпературний газоохолоджувальний реактор HTR-PM. Росія має досвід плавучих блоків на базі РІТМ-200. В Україні обговорюються проєкти з Holtec і NuScale, визначено потенційні майданчики, проте до реального будівництва ще потрібно пройти регуляторний і фінансовий шлях.

За моїм досвідом порівняння техніко-економічних моделей, головна перевага SMR — не в абсолютній дешевизні першого блоку, а в можливості серійного виробництва і зниженні термінів спорудження з 8–12 років до 3–5.

Питання, які найчастіше виникають у читачів

Чим відрізняється реактор на теплових нейтронах від швидкого?
У тепловому нейтрони сповільнюються, щоб підвищити ймовірність поділу урану-235. У швидкому сповільнювача немає, нейтрони залишаються високоенергетичними, що дозволяє ефективніше використовувати уран-238 і спалювати актиніди.

Чи можна повністю переробити відпрацьоване ядерне паливо?
Технічно — так, у закритому паливному циклі зі швидкими реакторами. На практиці більшість країн поки використовує відкритий цикл із тимчасовим зберіганням і подальшим захороненням.

Чому в Україні домінують саме ВВЕР?
Це спадщина радянської ядерної програми. Технологія добре відпрацьована, має високий рівень безпеки після модернізацій 1990–2010-х років і дозволяє використовувати паливо різних виробників, включаючи західне.

Наскільки реалістичні терміни появи комерційних SMR в Європі?
Перші блоки очікуються наприкінці 2020-х — на початку 2030-х. Критичними факторами залишаються ліцензування, локалізація виробництва і доступ до довгострокового фінансування.

Ядерний реактор залишається однією з найскладніших і водночас найефективніших енергетичних машин, створених людиною. Його подальший розвиток — від великих ВВЕР і EPR до компактних модульних систем — визначатиметься не лише фізикою, а й здатністю суспільства зважено оцінювати ризики, інвестиції та довгострокові потреби в стабільній низьковуглецевій енергії.
