Як з’єднати світлодіодну стрічку: покрокова інструкція
Чому правильне з’єднання світлодіодної стрічки важливе?
Світлодіодна (LED) стрічка – це універсальний і енергоефективний спосіб додати стильне освітлення до дому, офісу чи навіть автомобіля. Вона гнучка, економічна і проста в установці, але для її коректної роботи потрібно правильно з’єднати всі компоненти: саму стрічку, блок живлення, контролер (якщо потрібен) і, за необхідності, додаткові відрізки. Неправильне з’єднання може призвести до нерівномірного освітлення, перегріву, швидкого зносу стрічки чи навіть її поломки.
З’єднання світлодіодної стрічки – це нескладний процес, якщо знати основи електротехніки та мати під рукою потрібні інструменти. У цій статті ми детально розберемо, як з’єднати світлодіодну стрічку, розглянемо різні способи (з паянням і без), а також дамо поради щодо вибору компонентів і уникнення типових помилок. Незалежно від того, чи ви новачок, чи маєте досвід роботи з електрикою, ця інструкція допоможе вам досягти ідеального результату.
Що потрібно для з’єднання світлодіодної стрічки?
Перш ніж почати, підготуйте необхідні інструменти та компоненти. Ось список усього, що може знадобитися:
- Світлодіодна стрічка: Виберіть стрічку з потрібною напругою (зазвичай 12 В або 24 В), кольором (одноколірна чи RGB) і потужністю (Вт/м). Перевірте маркування, наприклад, IP65 для вологостійких стрічок.
- Блок живлення: Має відповідати напрузі стрічки (12 В або 24 В) і мати достатню потужність (на 20–30% більше, ніж сумарна потужність стрічки).
- Контролер (для RGB-стрічок): Дозволяє змінювати кольори та режими освітлення. Оберіть контролер із пультом або Wi-Fi-керуванням, якщо потрібні додаткові функції.
- Конектори: Для з’єднання відрізків стрічки без паяння. Бувають кутові, прямі чи для з’єднання стрічки з блоком живлення.
- Проводи: Для підключення стрічки до блоку живлення чи контролера. Використовуйте мідні дроти перерізом 0,5–1,5 мм² залежно від довжини.
- Паяльник і припій (за потреби): Для надійного з’єднання стрічки паянням. Рекомендується паяльник потужністю 25–40 Вт із тонким жалом.
- Інструменти: Ножиці, кусачки, викрутка, ізолента, термоусадочні трубки, мультиметр (для перевірки напруги).
- Монтажні аксесуари: Двосторонній скотч, профілі чи кліпси для кріплення стрічки.
Правильний вибір компонентів – запорука довговічності світлодіодної стрічки. Завжди перевіряйте сумісність напруги та потужності перед покупкою.
Типи з’єднань світлодіодної стрічки
Світлодіодну стрічку можна з’єднати кількома способами залежно від ваших навичок і потреб. Основні методи – це паяння та використання конекторів. Ось як вони працюють.
Спосіб 1: З’єднання за допомогою паяння
Паяння – найнадійніший спосіб з’єднання, який забезпечує міцний контакт і мінімізує втрати напруги. Підходить для довгих стрічок і вологостійких моделей.
- Підготовка стрічки: Визначте місце різу – на стрічці є позначки (зазвичай кожні 3–6 світлодіодів) із контактними площадками, позначеними «+» і «–» (для одноколірних) або «R, G, B, V+» (для RGB). Акуратно розріжте стрічку ножицями по лінії.
- Очищення контактів: Якщо стрічка вологостійка, обережно зніміть силіконовий шар над контактними площадками ножем або наждачним папером. Протріть контакти спиртом для видалення бруду.
- Підготовка проводів: Відріжте дроти потрібної довжини (0,5–1,5 мм²), зачистьте кінці на 5–7 мм і залудіть їх припоєм, щоб полегшити паяння.

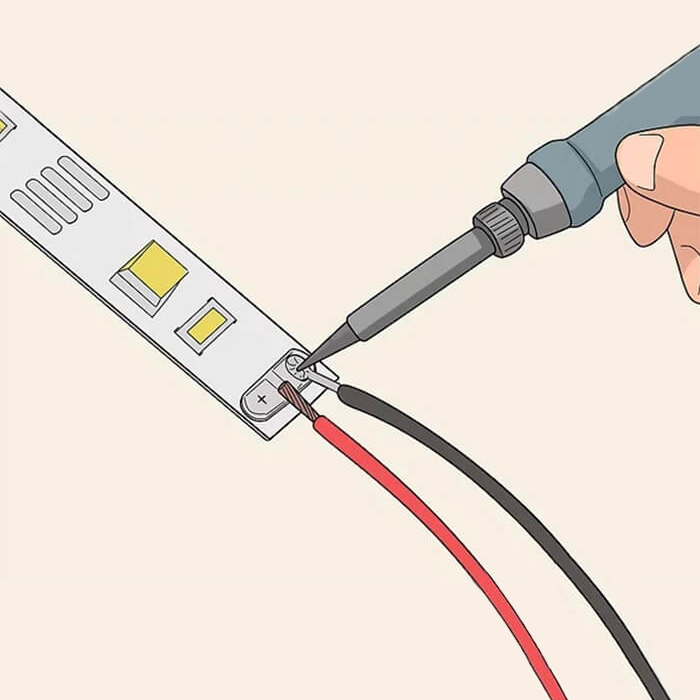

- Паяння: Нагрійте паяльник до 250–300°C. Нанесіть невелику кількість припою на контактні площадки стрічки. Прикладіть залуджений дріт до контакту і нагрійте паяльником протягом 1–2 секунд, щоб припій розплавився. Повторіть для всіх контактів («+» і «–» або R, G, B, V+).
- Ізоляція: Надягніть термоусадочну трубку на місце паяння і нагрійте її феном або запальничкою, щоб захистити з’єднання від вологи та короткого замикання. Альтернатива – ізолента.
- Перевірка: Підключіть стрічку до блоку живлення через контролер (для RGB) і перевірте, чи всі світлодіоди працюють. Використовуйте мультиметр, щоб переконатися, що напруга на контактах відповідає 12 В або 24 В.
Паяння забезпечує довговічне з’єднання, але вимагає навичок і обережності, щоб не перегріти стрічку.
Спосіб 2: З’єднання за допомогою конекторів
Конектори – це швидкий і простий спосіб з’єднання без паяння, ідеальний для новачків або тимчасових установок.
- Вибір конектора: Оберіть конектор, сумісний із вашою стрічкою (для одноколірних – двоконтактний, для RGB – чотириконтактний). Для вологостійких стрічок потрібні спеціальні герметичні конектори.
- Підготовка стрічки: Розріжте стрічку по позначеній лінії. Для вологостійких стрічок зніміть силіконовий шар над контактами.
- Встановлення конектора: Відкрийте конектор, вставте кінець стрічки так, щоб контактні площадки збігалися з металевими контактами конектора. Щільно закрийте кришку, щоб забезпечити надійний контакт.
- З’єднання відрізків: Якщо потрібно з’єднати два відрізки стрічки, використовуйте конектор типу «стрічка-стрічка». Для підключення до блоку живлення – конектор із проводами.
- Перевірка: Підключіть стрічку до блоку живлення і переконайтеся, що вона світиться рівномірно. Якщо є проблеми, перевірте щільність контактів.
Конектори зручні, але можуть бути менш надійними на довгих стрічках або у вологих умовах через можливе окислення контактів.
Спосіб 3: З’єднання для довгих стрічок (паралельне підключення)
Якщо стрічка довша за 5 метрів (максимальна довжина одного відрізка для більшості стрічок), її потрібно підключати паралельно, щоб уникнути падіння напруги та нерівномірного освітлення.
- Розрахунок: Визначте сумарну потужність стрічки (Вт/м × довжина). Наприклад, стрічка 14,4 Вт/м на 10 м потребує блоку живлення щонайменше на 144 Вт × 1,2 = 172,8 Вт.
- Паралельне підключення: Розріжте стрічку на відрізки по 5 м. Кожен відрізок підключіть до блоку живлення окремими проводами, використовуючи паяння або конектори. Для RGB-стрічок підключіть кожен відрізок через контролер або підсилювач сигналу.
- Проводи: Використовуйте дроти більшого перерізу (1,5–2,5 мм²) для довгих відстаней, щоб мінімізувати втрати напруги.
Паралельне підключення забезпечує стабільне живлення і рівномірне світіння навіть на великих проєктах.
Покрокова інструкція підключення світлодіодної стрічки
Тепер, коли ви знаєте основи, розглянемо універсальну інструкцію для підключення світлодіодної стрічки до блоку живлення та, за потреби, контролера.
- Розрахуйте потужність: Перевірте маркування стрічки (наприклад, 14,4 Вт/м). Помножте потужність на довжину стрічки та додайте 20–30% запасу. Наприклад, для 5 м стрічки 14,4 Вт/м потрібен блок живлення на 72 Вт × 1,2 = 86,4 Вт.
- Підготуйте стрічку: Відміряйте потрібну довжину і розріжте по позначених лініях. Якщо потрібне з’єднання відрізків, підготуйте конектори або паяльник.
- Підключіть до контролера (для RGB): Якщо використовуєте RGB-стрічку, спочатку приєднайте її до контролера, поєднавши контакти R, G, B, V+. Використовуйте конектор або паяння.
- З’єднайте з блоком живлення: Підключіть контролер (або стрічку для одноколірних моделей) до блоку живлення, поєднавши «+» і «–» (або V+ і V–). Переконайтеся, що полярність правильна, інакше стрічка не працюватиме.
- Закріпіть стрічку: Очистьте поверхню, куди кріпитимете стрічку, від пилу та жиру. Зніміть захисну плівку з клейкої сторони стрічки та приклейте її. Для надійності використовуйте алюмінієві профілі або кліпси.
- Перевірте роботу: Увімкніть блок живлення в розетку. Якщо стрічка не світиться або працює нерівномірно, перевірте контакти, полярність і напругу мультиметром.
- Захистіть з’єднання: Для вологостійкості використовуйте герметичні конектори, термоусадку або силіконовий клей у місцях з’єднань.
Ця інструкція підходить для більшості стандартних проєктів із LED-стрічками.
Таблиця порівняння методів з’єднання
Щоб ви могли обрати оптимальний спосіб з’єднання, ми порівняли паяння та конектори в таблиці.
| Метод | Переваги | Недоліки | Коли використовувати |
|---|---|---|---|
| Паяння | Надійність, довговічність, мінімальні втрати напруги | Потрібні навички, паяльник, час | Для довгих стрічок, вологостійких моделей, постійних установок |
| Конектори | Швидкість, простота, не потрібні інструменти | Менш надійні, можливе окислення, вища ціна | Для коротких стрічок, тимчасових проєктів, новачків |
Ця таблиця допоможе вам визначити, який метод найкраще відповідає вашим потребам.
Цікаві факти про світлодіодні стрічки
💡 Енергоефективність: LED-стрічки споживають у 5–10 разів менше енергії, ніж традиційні лампи розжарювання, за тієї ж яскравості.
💡 Довговічність: Якісна стрічка може працювати до 50 000 годин, тобто понад 5 років безперервного світіння.
💡 RGB-магія: RGB-стрічки можуть відтворювати до 16 млн кольорів завдяки комбінації червоного, зеленого та синього світлодіодів.
💡 Космічне застосування: LED-стрічки використовують у космічних станціях для вирощування рослин через їхню економічність і спектральну точність.
Поширені помилки та як їх уникнути
Неправильне з’єднання світлодіодної стрічки може призвести до її поломки або неефективної роботи. Ось найпоширеніші помилки та способи їх уникнення:
- Неправильна полярність: Завжди перевіряйте позначки «+» і «–» перед підключенням. Неправильна полярність не дасть стрічці світитися.
- Недостатня потужність блоку живлення: Використовуйте блок із запасом потужності (20–30% більше, ніж потрібно). Слабкий блок перегрівається і виходить із ладу.
- Перегрів стрічки: Уникайте кріплення стрічки на поверхні без тепловідведення (наприклад, дерево). Для потужних стрічок (>14,4 Вт/м) використовуйте алюмінієві профілі.
- Пошкодження при різанні: Ріжте стрічку лише по позначених лініях, інакше відрізок не працюватиме.
- Ненадійні з’єднання: Для конекторів перевіряйте щільність контакту, а для паяння – якість припою. Погані контакти викликають мерехтіння або відключення.
Ретельна підготовка та перевірка всіх з’єднань допоможуть уникнути цих проблем.
Поради для ідеального освітлення
Щоб ваша світлодіодна стрічка радувала око та служила довго, скористайтеся цими рекомендаціями:
- Вибирайте якісні компоненти: Дешеві стрічки та блоки живлення швидко зношуються. Купуйте продукцію від перевірених брендів, як-от Philips, Osram або Arlight.
- Плануйте проєкт: Перед установкою намалюйте схему підключення, враховуючи довжину стрічки, розташування блоку живлення та контролера.
- Тестуйте перед монтажем: Перевірте стрічку на столі, щоб переконатися, що всі з’єднання працюють, перш ніж кріпити її на місце.
- Дбайте про вологостійкість: Для ванних, кухонь чи зовнішнього освітлення використовуйте стрічки з IP65 або вище та герметичні з’єднання.
- Додавайте підсилювачі: Для довгих RGB-стрічок установіть підсилювач сигналу кожні 5–10 м, щоб зберегти яскравість і колір.
Ці поради, засновані на рекомендаціях із сайту «Electrical Engineering World», допоможуть створити ефектне та надійне освітлення.
